柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

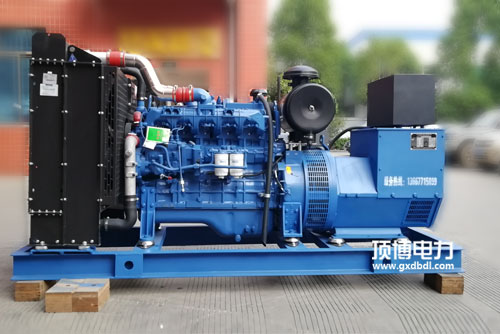

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

绝缘端子序号顺序	触点号码	作用	阐明
5号接插件	101、106	开关电源零线、火钱转换	有源输送，1A AC220v
	101、106	I路工作中外接电源零线、火线零线投入	AC 220V
	104. 105	II路事业电零线、地线输进	AC 220V
2号接插件	201、206	开张为无源管控，闭锁为有源管控	详情SYK1型
	202	外部无源控制走势投入共同端
	203	与202收缩后L路分闸
	204	与202闭锁后O路重合闸	I/II路分闸
	205	与202合闭后II路分闸
3号接线端子	301. 306	未实用，內部已直连	400A以上的装配图
	302	无源所在位置评价数字信号传输共同端	根本型为有源打出，某些规格型号为无源输
	303	I路送电后与302闭合式
	304	0路分闸后与302闭锁
	305	II路送电后与302收缩
8号接线端子	401.406	未应用，里面的已直连	400A上面的搭配
	402.403	I路重合闸后收缩	无源1A AC220V
	404.405	II路重合闸后关闭	无源1A AC220V
5号接线鼻子	501-506	自定意警报读取端	400A上面选装无源1A AC220v
