玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

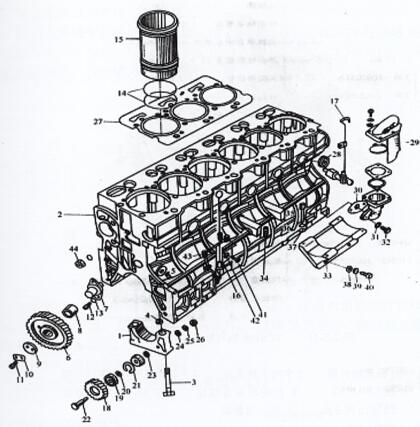

图2-3 -10 YC6108G气缸体总成

1滚柱滚针轴承盖  2液压缸体  3主滚柱滚针轴承螺柱  4产品定位套  6正时惰伞齿变速箱伞齿  7惰轮滚柱滚针轴承  8惰驱动轴衬套  9惰轮隔板  10锁片  11小螺柱  14封水圈  15缸套  18发动机机助力泵间伞齿变速箱伞齿变速箱伞齿  19滚柱滚针轴承  27缸垫  29气息器  33助力泵支撑架  34修整平垫  37锥面平垫  40支撑架螺柱  44主油道密封隔绝塞

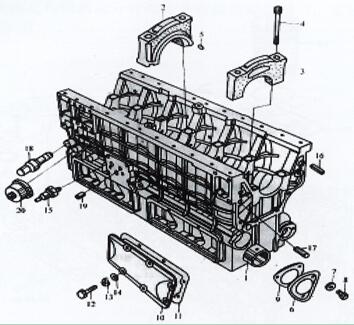

图2-3-11 YC6108G气缸体总成

1轴承轴衬套 2中间的设备夹头承盖 3设备夹头承盖 4设备夹头承螺钉 5销 8轴承轴轴承端盖螺钉 15液压过低提醒功能器 18调压阀总承 20液压提醒功能器

1．玉柴柴油机水堵及主油道油堵的安装

对水堵的按照参考图2-3-12，按照需要：三是在水堵良好的封严性面上方平均涂上11747良好的封严性胶。第二按照后的水堵外内孔与身体分散对齐或稍低。

图2-3 -12补体成分水堵的怎么安装

  玉柴柴油机主油道油堵的安装

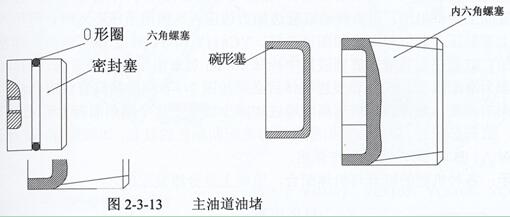

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的封闭塞，后油堵为碗形塞，相应图2-3 -13如下。

安装要求：

(1)在螺塞中段涂上545密封性胶，用内六角板手锁紧才可以。(2) 密封圈塞口有O形圈，装时小心一点不行损毁。(3)装配完后，密封性能塞及螺 塞外激光切割一端应稍低于缸体激光切割一端。装配时，用软金属制轻拍即入。

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 凸轮轴轴孔的web后台面是有倒角的（前边不倒角），那么按装衬套时，用专门用工作服从零件web后台朝前边一个一个按装。(2) 凸轮轴轴衬套油孔一定摆正机身上的进油孔。注重：对YC6105、YC6108 机第4、6挡衬套分别一油孔走向连杆座。YC6M机只需一油孔摆正。（因轴瓦上会开油槽）YC4108机第2、4档分别一油孔走向连杆座。以外设备只能是第1 挡有 ～油孔走向连杆座。固此在怎么安装时请加注重。(3) 衬套按装后放在卧镗上添工到适用设定外形尺寸，标准如表2-3-4。

3．缸套安装注意事项。

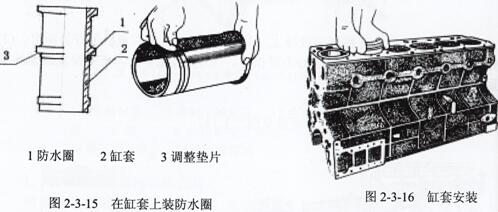

(1)彻底清除缸套台肩处的生绣或除积碳。(2)使用前先定期检查玉柴带发直流电汽轮电机缸套钻孔大小是不是也满足明文规定规范如表2-3-3。(3)在缸套装手表有放水能力圈（YC6112镶缸套机、YC4112机器及YC4110 机器为干井式缸套，没用装手表有放水能力圈）(4)往机器上装设时，在防潮防水地址涂上些许发动机机油，使劲摇动缸套边加力边压入。如手去压不进时，能用的 木料垫平上方敲压入完善便可，图甲2-3-16。YC4112和YC6112机缸套与机器是紧针对的，缸套在装设前先在液氮中急冷10min后放进用垫块敲击声入。YC4110G缸套为滑配缸套。

(5)玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套配置时，以有机体分组进行背景茶汤颜色标记配置同背景茶汤颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。下面未作详述。表明：种种cpu类型的缸套与零件结合，原理上是分组进行组装的。

1．汽车机油水冷却喷水嘴、喷钩的连接。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 激光高压喷咀涂料是耐溶剂耐高热的建筑工程可塑料，安裝时可以直接压入主要承座激光高压喷咀孔才可以。想要压就位，没法高上联轴器座孔。安裝结束后，需要用奶油枪加以柴油密度作汽压喷洒实验室检测，在连杆前后左右止点时激光高压喷咀射出的油束需要射在连杆内腔面上，且油束没法延拓。重视：当热车机正常运作時间较长，凡在拆油底壳时，重视审核喷咀是否能够老化试验变质坏损，见谅坏损，必须要更换新件。

(2) 发动机油制冷喷钩为型钢对焊件，的安装程序时靠精准wifi定位销精准wifi定位，用螺拴防松螺栓在机身上。的安装程序前先检测限压阀球话动能不协调性，对焊件油孔能不流通。符合的要求喷钩喷油要对齐火塞内腔对火塞带内制冷油道的cpu类型，油束符合的要求射进火塞上的油道。（靠焊 接件制作维持），的同时喷钩不与火塞裙部或曲轴平衡点块诞生涉及。特别注意：安装系统所要火塞，要都有喷钩让位口。
