本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机并网发直流无刷电热泵机组配电盘箱的的作用： 1、合理有效的合理安排电磁能。 2、以便于对控制电路的开闭运行。 3、有较高的人身安全防护栏品级，能抽象概念的出现集成运放的导通环境。

项目名称：656KW汽油发电站空气能热泵单机配电箱主要元件明细清单
配电装置箱最主要的电气元件明细
数字序号	标题	主要参数規格	工作单位	规模	制造厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发主轴电设备操控器	HGM6110	只	1	众智
3	电站机电机转速把握器	C2002	只	1	孚创
4	直流电主机电源信息模块	DC24V	只	1	众智
5	小形之间继电	HH54P    DC24V	只	2	正泰
6	大型在期间中间继电器广西顶博发电机组制造	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

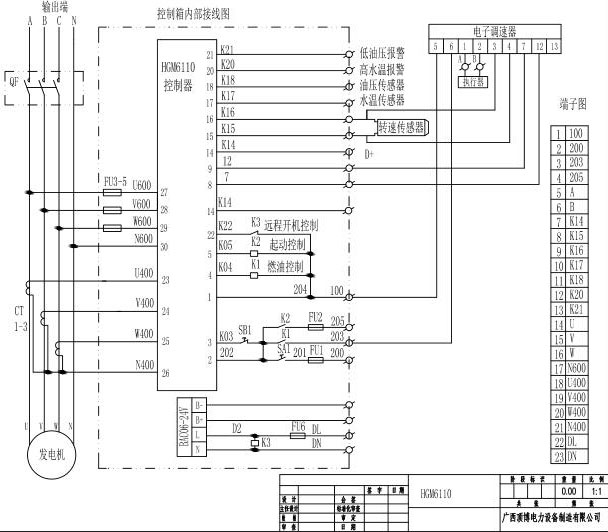

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.hetaiqing.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
